1. приложение:
Расходомер пара вихревого типа является предпочтительным устройством для измерения расхода перегретого и насыщенного пара. Его стандартная термостойкость составляет 250 градусов, а максимальная термостойкость может достигать 350 градусов. Точность измерения достигает 1%. Поскольку плотность пара изменяется в зависимости от температуры, вихревой расходомер с компенсацией температуры и давления может одновременно измерять расход, температуру и давление газа. Единицей отображения может быть единица массы, например кг/ч или тонна/ч, что обеспечивает точность измерения. Режим питания устройства обычно следующий: 24 В постоянного тока + двойной аккумулятор, выход с 4-20MA, связь Modbus, что может обеспечить удаленное подключение к системе управления и реализовать мониторинг потока, контроль, управление, статистику и т. д. .
|
|
|
|
|
|
|
|
|
|
|
|
2. Выбор и способ подключения установки:
Максимальная термостойкость встроенного типа составляет 250 градусов, он может быть импульсного типа, встроенного дисплея и встроенного типа компенсации температуры и давления.
Максимальная термостойкость сплит-типа составляет 350 градусов, и это может быть обычный тип с дисплеем, который представляет собой импульсный тип + интегратор расхода. Тип компенсации температуры и давления — импульсный + интегратор расходомера + датчик давления + датчик температуры.

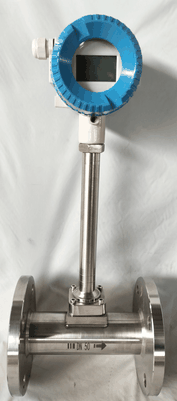

Материалом датчика вихревого расходомера пара обычно является нержавеющая сталь SS304 или SS316. Для труб диаметром DN50 (2 дюйма) и ниже можно выбрать любое из трех соединений: резьбовое, фланцевое соединение и фланцевый хомут. Для труб диаметром DN100 и выше также можно выбрать тип вставки.
3. Функции меню и значения параметров показаны в следующей таблице:
|
число |
Отображение меню |
значение |
Выбор числового диапазона |
|
1 |
Блок Q m3/h |
Выбор единицы расхода (по умолчанию 0) |
0: m3/hалгоритм 2 1: m3/mавтоматически добавляет N 2: l/h 3: l/m 4: t/h 5: t/m 6:кг/ч 7: кг/м |
|
2 |
Q-режим Вопрос актуальный |
Алгоритм выбора (по умолчанию 0) |
0: Вопрос актуальныйФактический объемный расход (негазовый или жидкий) 1: Км[дв]массовый расход (плотность рабочего состояния) 2:Квн[@TnPn] стандартный объемный расход газа 3: Qmg[dn@TnPn]массовый расход газа (стандартная плотность) 4:Qm пар[T]пар температурная компенсация 5:Qm пар[P]пар компенсация давления 6:Qm Steam[T&P]температура и компенсация давления перегретого пара 7: Специальный режим (для настройки пользователя) |
|
3 |
Q-фактор K [P/m3] ХХХ. ХХХХХХХ |
Коэффициент потока (по умолчанию 3600) |
Установите коэффициент расхода прибора, который не должен быть 0 |
|
4 |
Плотность [кг/м3] ХХХХ. ХХХХ |
Плотность установлена (по умолчанию 1000) |
Это должно быть установлено для алгоритмов 1 и 3. Единица измерения — кг/м3, а не 0. |
|
5 |
Q20мА m3/h ХХХХХХ. ХХ |
Полный выходной поток (по умолчанию 1000) |
Значение должно быть установлено и не должен быть 0, Единицы те же, что и единицы потока. |
|
6 |
Q Cut-Zero [%] ХХ. Х |
Установите процент срезанного потока и полного потока. |
Значение находится между 0 и 20, и значение по умолчанию – 1.0 %. |
|
7 |
Q Up Ал m3/h ХХХХХХ. ХХ |
Верхний предел подачи сигнала тревоги (по умолчанию 990.0) |
Вам не нужно его устанавливать, обычно это не 0, Единицы те же, что и единицы потока. |
|
8 |
Q Дн Ал m3/h ХХХХХХ. ХХ |
Сигнализация нижнего предела расхода (по умолчанию 10.0) |
Вам не нужно его устанавливать, обычно это не 0, Единицы те же, что и единицы потока. |
|
9 |
Влажный С [S] ХХ |
Выходной ток Время демпфирования (по умолчанию 4 с) |
время демпфирования предназначено для того, чтобы избежать больших колебаний выходного тока и показанной частоты. Диапазон 2 ~ 32 |
|
10 |
Харт-адрес (0-15) 0 |
Установите HART Коммуникация, Адрес |
Диапазон от {{0}} до 15 (по умолчанию 0). |
|
11 |
Очистить вопрос Входить пароль ХХ |
Нулевое совокупное количество клиринга |
Чтобы очистить накопительное значение, Войдите, пароль 70, И нажмите клавишу «Е» |
4. Сплит-тип с компенсацией температуры и давления:
5. Часто задаваемые вопросы:
1. Вопрос: Проста ли установка и настройка вихревого счетчика трубопровода?
О: Да, это очень просто. Мы откалиброваем оборудование и установим параметры в соответствии с параметрами, которые вы предоставите при выходе с завода. Вы можете установить его и использовать после получения товара. Если вам необходимо обновить настройки, мы предоставим инструкции по установке и использованию, или наши профессиональные инженеры удаленно проведут вас по установке и отладке.
2. Вопрос: вы производитель или дилер?
О: мы являемся производителем. Наша фабрика была основана в 2002 году. На сегодняшний день у нас более 20 лет опыта исследований, разработок и производства. Наша продукция экспортируется в более чем 60 стран мира и хорошо принимается пользователями.
3. Вопрос: Могу ли я взять образцы? Каков минимальный объем заказа?
О: Конечно, минимальный объем заказа составляет 1 шт.
4. Вопрос: Сколько времени занимает доставка?
О: У нас есть большое количество аксессуаров, полуфабрикатов и материалов для инструментов с обычными параметрами. Если вам нужно, вы можете сообщить нам требования к закупкам, количество и т. д., и мы сообщим вам время производства, способ транспортировки и время.
