Принцип работы расходомера турбинного типа
Расходомер турбины жидкости используется для измерения общего объемного расхода и / или расхода и имеет относительно простой принцип работы.
Когда жидкость протекает через турбинный расходомер, она сталкивается с лопатками турбины, которые могут свободно вращаться вокруг оси вдоль центральной линии корпуса турбины.
Угловая (вращательная) скорость ротора турбины прямо пропорциональна скорости жидкости, протекающей через турбину.
Результирующий выходной сигнал снимается электрическим датчиком (датчиками), установленным на корпусе расходомера.
Измеряемая среда
Измерение расхода среды, диапазона прибора и калибра При измерении общей среды полномасштабный расход турбинного расходомера можно выбрать в пределах диапазона измерения расхода среды 0,5-12 м / с, и этот диапазон является относительно широким. Выбранный размер (калибр) манометра не обязательно совпадает с размером технологического трубопровода, и его следует определять в зависимости от того, находится ли диапазон измерения расхода в пределах диапазона расхода.
То есть, когда скорость потока в трубопроводе слишком низкая, чтобы соответствовать требованиям расходомера, или когда точность измерения не может быть гарантирована при этом расходе, диаметр расходомера необходимо уменьшить, чтобы скорость потока в трубопроводе была высокой. и получены удовлетворительные результаты измерений.
Tтехнический параметр
| Наименование товара | Турбинный расходомер |
Номинальный диаметр (мм) | DN4-DN200 мм |
Середина | Вода, дизельное топливо, масло, топливо, гидравлическое масло, газ, сжиженный нефтяной газ и т. Д. |
Класс точности | Стандартный тип - 1%, индивидуальный - 0,5% и 0,2%. |
Инструментальный материал | SS304; SS316; и т.п. |
Средняя температура | Средний: -20 ~ 120 ℃ |
Связь | Резьба, фланец, тройной зажим |
Выходной сигнал | 4-20 мА или импульсный выход |
Питание | AC220V, DC12-24V или литиевый аккумулятор |
Интерфейс сигнальной линии | Внутренняя резьба M20 × 1,5 |
Взрывобезопасный класс | ExdIIBT6 |
Класс защиты | IP65 |
Ключевые слова | турбинный расходомер для водяного сока |

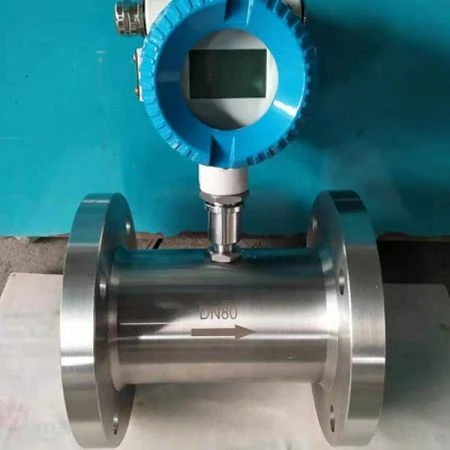

Тип турбинного расходомера
Установка
1. Место установки
Расходомер следует устанавливать горизонтально, а стрелка, указывающая направление потока на датчике во время установки, должна совпадать с направлением потока жидкости.
2. Место установки
Расходомер должен работать при условии, что температура измеряемой жидкости составляет -20 ~ +120 ℃, а относительная влажность окружающей среды не превышает 80 %. С точки зрения простоты обслуживания его следует устанавливать в месте, где его можно легко разобрать и заменить, а также избежать вибрации трубы или напряжения трубы. Принимая во внимание защиту усилителя, его следует по возможности избегать от сильного теплового излучения и радиоактивности. В то же время следует избегать воздействия сильного внешнего электромагнитного излучения на катушку обнаружения. Если этого нельзя избежать, на усилитель датчика следует установить защитную крышку, в противном случае помехи серьезно повлияют на нормальную работу индикаторного прибора.
При настройке и усадке: L=15D при одинарном локтевом шарнире: L=20D
Для двойных локтевых суставов: L=25D (одна плоскость) L=30D (две плоскости)
Для углового локтевого сустава: L=40D
При наличии прямого запорного клапана: L=20D (клапан полностью открыт) L=50D (клапан наполовину открыт)
Кроме того. Для эффективного управления вихревым током и повышения точности измерения выпрямитель, состоящий из пучка трубок, может быть перенесен в прямую секцию трубы входной части. После французского верхнего выпрямителя длина прямого участка трубы составляет (10 ~ 20) D.
(2) В жидкости есть примеси, которые могут повлиять на работу датчика. Чтобы продлить срок службы датчика, перед датчиком на трубопроводе следует установить фильтр с размером ячеек 3-9 дней / см2. Как правило, ячейки большого диаметра редкие, а ячейки малого диаметра - плотные. Чтобы обеспечить нормальную работу датчика, фильтр также следует выбирать в соответствии с фактическим использованием.
(3) При сварке входного фланца датчика необходимо учитывать, что в трубе нет выступающих частей. При соединении входного фланца внешняя окружность двух фланцев полностью анастомозирована, и кольцо не может выступать в трубе. Эксцентриковый редуктор вызовет неравномерное распределение скорости потока, поэтому его нельзя использовать.
(4) Чтобы обеспечить необходимость технического обслуживания ниже рабочего диаметра, следует установить отсечной клапан (запорный клапан) на трубопроводе до и после преобразователя, а также установить байпасный трубопровод.
Клапан управления потоком должен быть установлен после датчика. Когда используется датчик, запорный клапан на входе должен быть полностью открыт, чтобы избежать турбулентности в верхней части жидкости.
(5) Когда поток через датчик слишком велик (превышает верхний предел диапазона расхода), подшипник изнашивается из-за высокой скорости поверхности. Следовательно, когда ожидается чрезмерный поток, клапан управления потоком, расположенный в нижней части по потоку, может регулировать поток.
(6) Поскольку газ в трубопроводе приведет к большим ошибкам при измерении датчика, при установке обратите особое внимание на ситуацию, когда газ смешивается с измеряемой жидкостью, особенно при измерении легких жидких сред. Есть воздухоотделитель.
(7) При установке датчика в новую трубу, чтобы избежать попадания загрязнений из трубопровода в датчик, рекомендуется заменить датчик пустой трубой после работы в течение определенного периода времени, а затем заменить датчик после подтверждение того, что загрязнения были слиты.
