Расходомер жидкости – это устройство, измеряющее количество воды, протекающей по трубе.
Существует несколько технологий расходомера жидкости на выбор, в зависимости от применения измерения воды, требований к техническому обслуживанию и бюджетных условий.
Каждый из этих типов счетчиков жидкости имеет уникальный принцип работы, особые преимущества применения и общую стоимость--владения.
Какой расходомер воды следует выбрать для измерения расхода воды? Существует четыре основных типа расходомеров воды: механические расходомеры воды, вихревые объемные расходомеры, ультразвуковые расходомеры и магнитные расходомеры.
4 типа расходомеров воды
Механические расходомеры - Наиболее распространенным и экономичным типом расходомеров воды являются водомеры механического типа, которые измеряют расход при вращении турбины с гребным винтом, шунтирующим или лопастным колесом.
Эти механические расходомеры воды работают, измеряя скорость потока воды, протекающей по трубе, которая заставляет турбину или поршень вращаться.
Объемный расход воды пропорционален скорости вращения лопастей.
Недостатком механических расходомеров воды для измерения воды является то, что они могут засориться, если вода грязная или содержит более крупные частицы, что увеличивает затраты на техническое обслуживание. Механические водомеры также плохо работают при низком расходе воды.

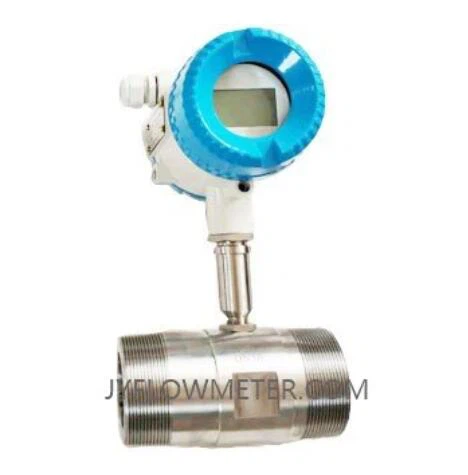

Жидкостный турбинный расходомер
Вихревой расходомер - Вихревые расходомеры воды используют вихри, образующиеся от датчика, погруженного в поток.
Вихри — это силы природы, «вихри», образующиеся, когда жидкость движется мимо препятствия, например вода, обтекающая скалу в потоке, или ветер мимо флагштока.
В вихревом счетчике выступ датчика изгибается из стороны в сторону при прохождении каждого вихря, создавая выходную частоту, которая прямо пропорциональна объемному расходу.
Многопараметрические вихревые расходомеры измеряют до пяти переменных процесса с помощью одного технологического соединения: объемный расход, массовый расход, плотность, давление и температуру.
Погружные вихревые счетчики хорошо работают на очень больших трубах, поскольку их можно вводить в поток путем горячего врезания с помощью втягивающего устройства.
Ультразвуковой расходомер - Ультразвуковые расходомеры воды используют ультразвук для измерения скорости жидкости, текущей в трубе, для измерения объемного расхода.
В ультразвуковом расходомере жидкости-времени прохождения ультразвуковой сигнал передается в направлении текущей жидкости вниз по потоку, а затем другой сигнал передается против текущей жидкости вверх по потоку.
В своей самой простой форме время прохождения звукового импульса вниз по потоку сравнивается со временем прохождения импульса вверх по потоку. Это дифференциальное время затем используется для расчета скорости текущей жидкости.
Затем счетчик использует эту скорость жидкости для расчета объемного расхода в трубе.
Ультразвуковые счетчики с зажимами-измеряют воду снаружи трубы, излучая звуковые импульсы через стенки трубы, поэтому они идеально подходят для измерения расхода воды в больших трубах и обладают гибкостью применения.
Ультразвуковой принцип работы
Магнитный расходомер - Магнитные расходомеры используют магнитное поле для измерения скорости жидкости, текущей в трубе, с целью измерения объемного расхода.
Они используют закон электромагнитной индукции Фарадея. Согласно закону Фарадея, когда жидкость проходит через магнитное поле, она генерирует напряжение.
Когда жидкость течет быстрее, генерируется большее напряжение. Генерируемое напряжение пропорционально движению воды; электроника преобразует сигнал напряжения в объемный расход.
Магнитные расходомеры имеют промежуточную точность, поэтому они не подходят для коммерческого учета и не могут работать с чистой водой, поскольку в ней нет ионов, подлежащих измерению.
